  • 钢筋桁架楼承板在钢结构中的施工探讨
  • 本站编辑:杭州泓杰建筑材料有限公司发布日期:2019-12-25 15:59 浏览次数:

1材料简介

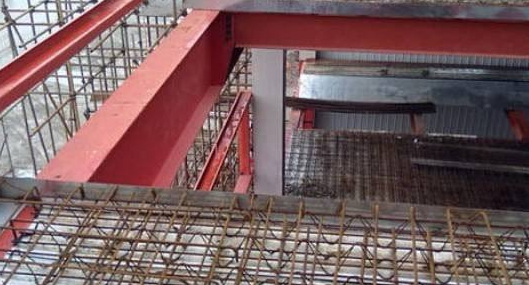

钢筋桁架楼承板(以下简称板件)是将楼板中的钢筋进行工厂化加工,将加工成型钢筋桁架与镀锌压型钢板焊接成一体的组合构件。施工时将钢筋桁架模板直接铺设在结构上,然后进行简单的钢筋安装,便可浇筑硅,相比以往的楼板施工加快速。


钢筋桁架楼承板由钢筋桁架、镀锌底板两部分组成:(1)钢筋桁架:施工阶段提供无支撑刚度,使用阶段成为楼承板机中需配置的钢筋;(2)镀锌底板:承担楼板施工阶段的模板。

2钢筋桁架楼承板的优点

(1)加快进度,缩短工期。由于无需搭设脚手架,钢筋安装工作量也较少,对于钢构楼层而言可进行多层立体施工,加快工程进度,进一步缩短工期。

(2)质量提升,降低造价。板件的间距排列均匀,上下层钢筋位置固定,上部钢筋在硅浇筑过程不易被踩弯,钢筋硅保护层厚度能保证符合设计要求,使结构质量有了进一步的提升。与传统现浇钢筋硅楼板相比,底板下表面硅加平整美观,拆模后基本不需要找平,降低施工成本。

(3)节能降耗,性能提高。由于材料均为工厂加工成型,使得结构施工阶段的人材机投入强度减小,从而降低能耗,且楼板自重不在硅内产生拉应力,在使用过程中,负弯距区和下部硅的裂缝宽度减小,改善使用性能。除此之外,钢筋桁架板中采用的镀锌钢板还具有好的防腐和防火性能。

质量检验主要控制要点

(1)板件的安装标高是否与图纸相同;(2)板件的构造尺寸是否合格;(3)每个部位板件的型号要与图纸相符;(4)支座竖筋及板边在钢梁上的搭接长度是否合格;(5)支座竖筋、板端、板边及边模是否与钢梁或栓钉焊接牢固;(6)板边及异形处经裁切的位置应无漏浆部位存在;(7)预留洞口位置是否在允许偏差范围内;(8)检验栓钉焊接质量;(9)检查相邻板件之间拉钩连接是否连接紧密。

楼承板在混凝土施工中的优点有哪些呢?

1、在运用阶段楼承板作为混凝土楼板的受拉钢筋,也提高了楼板的刚度,节省了钢筋和混凝土的用量。

2、压型钢板表面压纹使楼承板与混凝土之间发生大的结合力,使二者形成整体,配以加劲肋,使楼层板体系具有高强承载力。混凝土凝固后不会发生裂缝。

3、在悬挑条件下,楼层板仅作为性模板。悬挑的长度可根据楼层板的截面特性来定。为了避免悬挑板的开裂,需在支架处以结构工程师的设计配上负筋。

4、镀锌钢板作为原材料耐火性能好,组合楼承板无需防火喷涂,因此大大降低了工程造价。

5、压型钢板铺设后便于吊顶,布置管线和通风管道。

6、由于钢筋桁架楼承板连接于钢结构的主梁与次梁,使之成为整体,故抗震效果好。

楼承板(压型钢板)吊装及堆放注意事项:

1、堆放楼承板的地坪应基本平坦,钢筋桁架楼承板堆放不宜过高,每堆不超越60张。

2、楼承板运至现场,需妥善保护,不得有任何损坏和污染,特别不得感染油污。

3、吊装前,楼承板应根据排地图预先切割、编号。

4、起吊前,每捆要有两条钢丝绳,分别捆于两头四分之一钢板长度处,选用专用吊具吊起。应先行试吊,检查重心是否安稳,钢索是否会滑动,无虑时方可吊起。起吊时,应从下往上楼层次序吊料为原则,避免因先行吊放上层材料后,阻止下面楼层的吊放作业。整叠楼承板放梁面时,应考虑梁的承载能力,避免因会集载荷过大,形成梁的变形。楼承板吊至楼层,暂时不铺设时,应作可靠固定,避免飞落和滑落伤人。
